ประตูลอจิกและเครื่องจำลองวงจรดิจิตอล
ตามหลักเหตุผลมียูทิลิตี้และเครื่องมือในการศึกษา วงจร ง่ายและมีประสิทธิภาพมากขึ้นสำหรับผู้สอนและนักพัฒนา เครื่องมือนี้แสดงอินเทอร์เฟซที่ใช้งานง่ายซึ่งทั้งผู้เริ่มต้นและมืออาชีพสามารถเข้าใจได้ วิธีการคลิกแล้วลากสร้างเวิร์กโฟลว์ที่ราบรื่น คุณเพียงแค่ลากส่วนประกอบไปที่พื้นที่ทำงานและเชื่อมต่อเข้ากับสายไฟที่เกี่ยวข้อง โปรแกรมได้รับการออกแบบมาให้ตรงไปตรงมาและครอบคลุมมากที่สุด ช่วยให้คุณเข้าใจและเข้าใจสิ่งที่อยู่ในพื้นที่ทำงานของคุณและวิธีการทำงานร่วมกันของส่วนประกอบ ลอจิกไฟล์ เครื่องจำลองนี้เป็นโปรแกรมที่ใช้งานง่ายและมีประโยชน์ทุกเมื่อ คุณต้องออกแบบวงจรหรืออธิบายวิธีการทำงานของวงจร
ฟังก์ชันการออกแบบที่ใช้งานง่าย

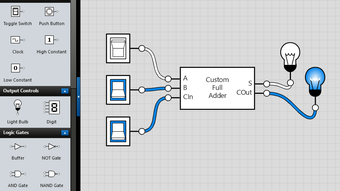

ตรรกะนั้นใช้งานง่าย เนื่องจากทำให้คุณสามารถลากและวางส่วนประกอบลงบนพื้นผิวการแก้ไข สิ่งที่คุณต้องมีคือเมาส์เพื่อปรับแต่งรูปลักษณ์ คุณสามารถเพิ่มส่วนประกอบลงในเอกสารได้โดยการลากจากตัวเลือกส่วนประกอบ - ด้านซ้ายมือของหน้าจอ - ไปบนพื้นผิวการแก้ไขทางด้านขวา สามารถวางไว้ในตำแหน่งใดก็ได้ของเอกสาร
คุณยังสามารถเลือก องค์ประกอบหลายรายการ ได้อีกด้วย ใช้เมาส์คลิกบนพื้นที่ว่างของพื้นผิวการแก้ไข จากนั้นลากเครื่องมือการเลือกไปรอบๆ ส่วนประกอบ คุณยังเลือกคงฟังก์ชัน Shift ค้างไว้บนแป้นพิมพ์ได้ ทำพร้อมกันในขณะที่เลือกส่วนประกอบที่คุณต้องการเพิ่ม
คุณยังสามารถใช้เทคนิคเดียวกันนี้เมื่อลบส่วนประกอบ หากต้องการลบส่วนประกอบ เพียงคลิกฟังก์ชันลบที่แถบเครื่องมือด้านบน คุณยังค้นหาฟังก์ชันนี้ได้เมื่อคลิกขวาที่พื้นผิวการแก้ไข หรือคุณสามารถใช้คีย์ลบหรือแบ็คสเปซได้
ชุดเครื่องมือที่ปรับขนาดได้
ลอจิกมี ลอจิกเกทให้เลือกมากมาย พลิก- flops และส่วนประกอบอื่นๆ เพื่อออกแบบวงจรลอจิกของคุณเอง วัตถุหรือส่วนประกอบแบ่งออกเป็นหมวดหมู่หรือหน้าที่ต่างกัน
ตัวควบคุมอินพุต ส่งสัญญาณสูงหรือต่ำไปยังวงจร คุณสามารถใช้ประเภทวัตถุ - สวิตช์สลับและนาฬิกา - สามารถเปลี่ยนสถานะตามปัจจัยต่างๆ ได้ อย่างไรก็ตาม การควบคุมเอาต์พุต จะเชื่อมต่อกับพินเอาต์พุตและแสดงสถานะปัจจุบัน ลอจิกเกตสร้างฟังก์ชันลอจิกบูลีนเหนือสถานะของพินอินพุต Flip-flop มีหน้าที่จัดเก็บข้อมูล แต่ในบิตเดียวเท่านั้น
โปรแกรมจะเริ่มการจำลองโดยอัตโนมัติเมื่อคุณสร้างหรือเปิดเอกสาร ชุดสัญญาณจะแพร่กระจายไปยังส่วนประกอบที่เชื่อมต่อในทันที หากวงจรของคุณมีนาฬิกาตั้งแต่หนึ่งนาฬิกาขึ้นไป วงจรจะเริ่มสั่น
โปรแกรมสำหรับผู้ใช้ทุกระดับ
ตรรกะเป็นเครื่องมือที่ทรงคุณค่าสำหรับคุณ ไม่ว่าคุณจะเป็นมืออาชีพ ผู้สอน หรือนักเรียน ซอฟต์แวร์จำลองลอจิกนี้สามารถเพิ่มพูนความรู้ของคุณเกี่ยวกับลอจิกเกทและลอจิกบูลีน มีอินเทอร์เฟซผู้ใช้ที่เป็นระเบียบและเรียบง่ายที่ช่วยให้คุณก้าวเข้าสู่การซ่อมแซมหรือสร้างการออกแบบวงจรของคุณเอง เป็นประโยชน์อย่างยิ่งสำหรับนักออกแบบ เนื่องจากไม่จำเป็นต้องใช้ชิป โดยรวมแล้ว Logicly เป็นซอฟต์แวร์และเว็บแอปพลิเคชันที่สร้างขึ้นมาอย่างดี ซึ่งจะตอบสนองความต้องการในการสร้างวงจรลอจิกของคุณ
